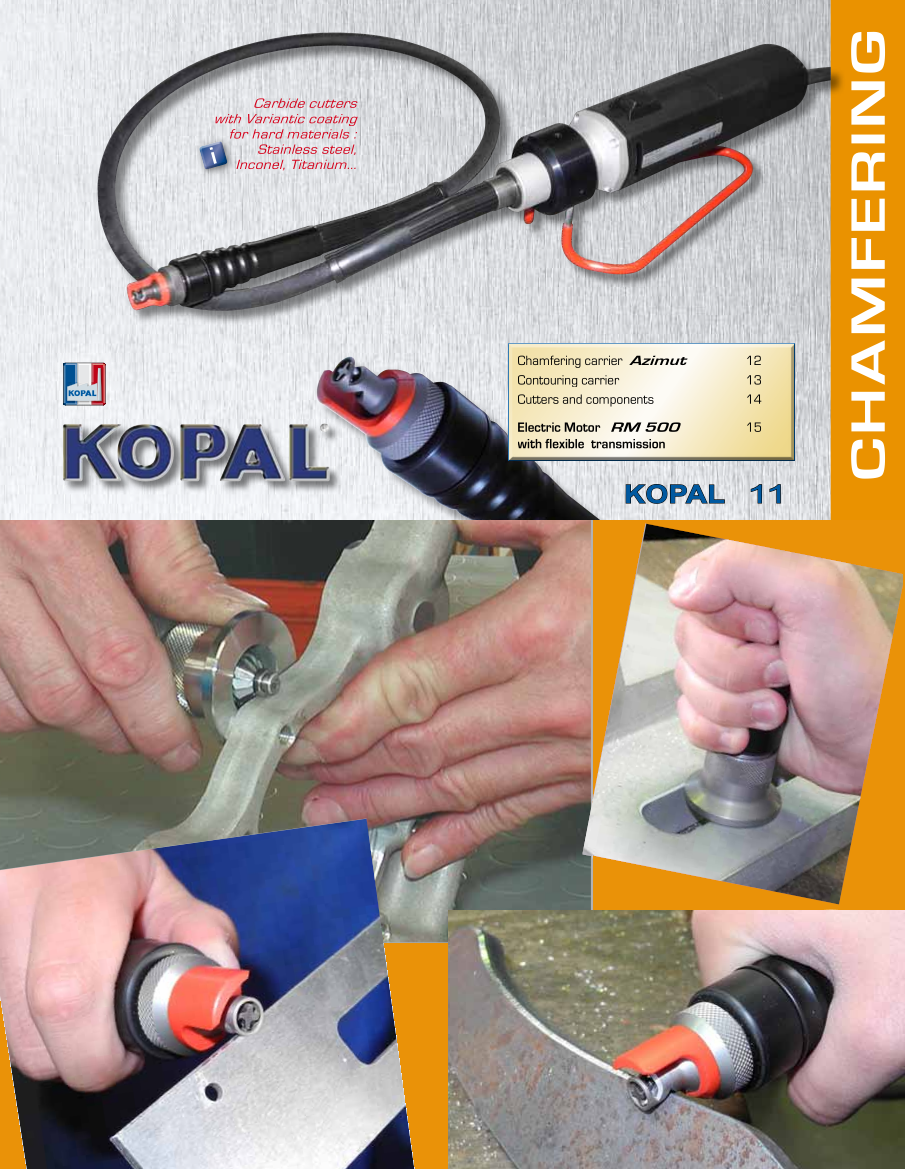

KOPAL Azimut 倒角去毛刺机
KOPAL Azimut 是法国 KOPAL 出品的便携式倒角 / 去毛刺系统，由手持刀座（Carrier）与 RM500 软轴传动电机组合而成，可对直线或曲线切削边、内外复杂型面进行快速、一致的倒角加工。整套系统刀具更换快捷，适用于普通钢材及不锈钢、Inconel、钛合金等难加工材料。

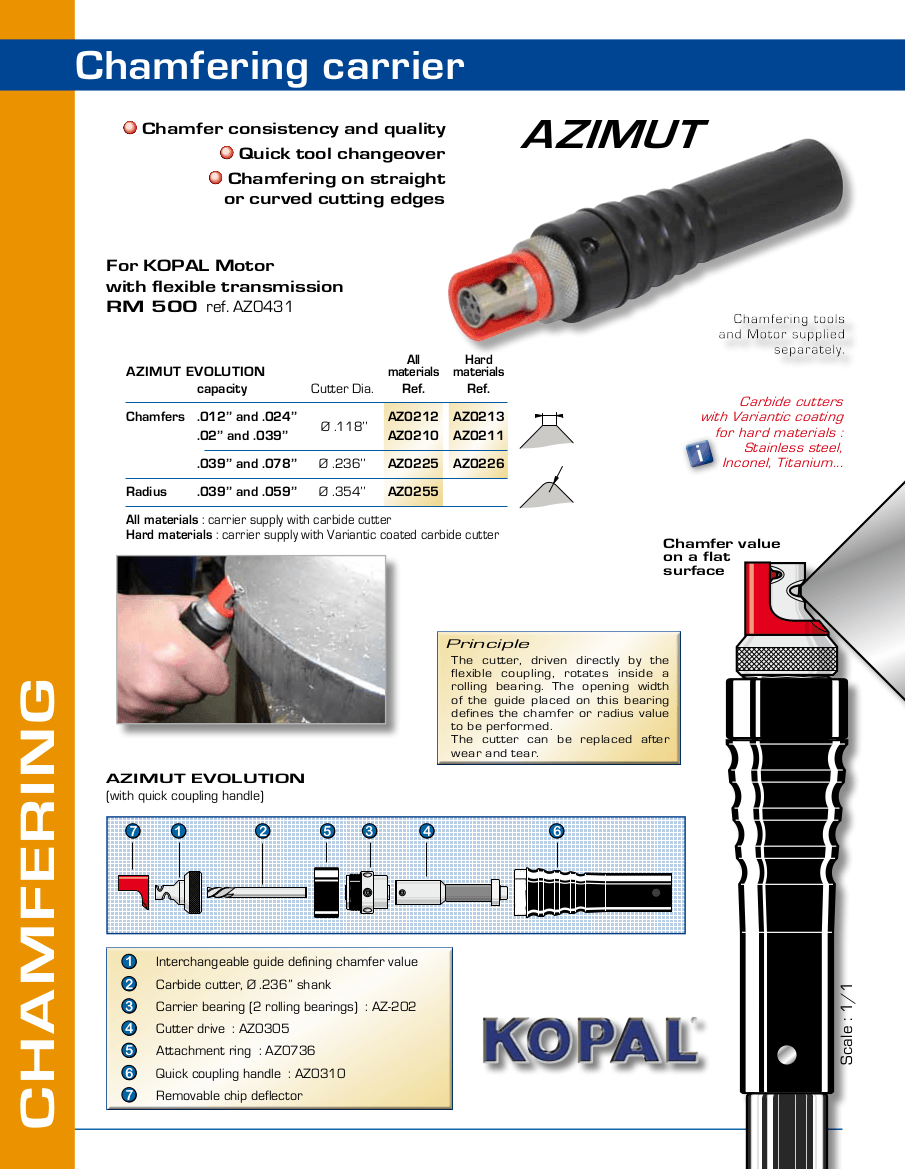

一、Azimut Evolution 倒角刀座（带快速耦合手柄）
产品优势
- 倒角一致性好、品质稳定
- 刀具更换快捷
- 可在直线或曲线切削边上倒角
工作原理
刀具由挠性联轴器直接驱动，在滚动轴承内旋转。置于该轴承上的导向板开口宽度决定了所要加工的倒角值或圆角值。刀具磨损后可直接更换。
结构组成
| 序号 | 部件 | 订货号 |
|---|---|---|
| 1 | 可互换导向板（决定倒角值） | — |
| 2 | 硬质合金刀具，Ø 6 mm 柄 | — |
| 3 | 刀座轴承（2 个滚动轴承） | AZ-202 |
| 4 | 刀具驱动杆 | AZ0305 |
| 5 | 滚花装夹环 | AZ0736 |
| 6 | 快速耦合手柄 | AZ0310 |
| 7 | 可拆卸切屑挡板 | — |
倒角刀座订货号
| 类型 | 倒角 / 圆角值 | 刀具直径 | 通用材料订货号 | 硬材料订货号 |
|---|---|---|---|---|
| 倒角 | 0.30 / 0.61 mm（.012" / .024"） | Ø 3 mm | Az0212 | Az0213 |
| 倒角 | 0.51 / 1.0 mm（.02" / .039"） | — | Az0210 | Az0211 |
| 倒角 | 1.0 / 2.0 mm（.039" / .078"） | Ø 6 mm | Az0225 | Az0226 |
| 圆角 | 1.0 / 1.5 mm（.039" / .059"） | Ø 9 mm | Az0255 | — |
说明：通用材料型配置硬质合金刀具；硬材料型配置 Variantic 涂层硬质合金刀具。

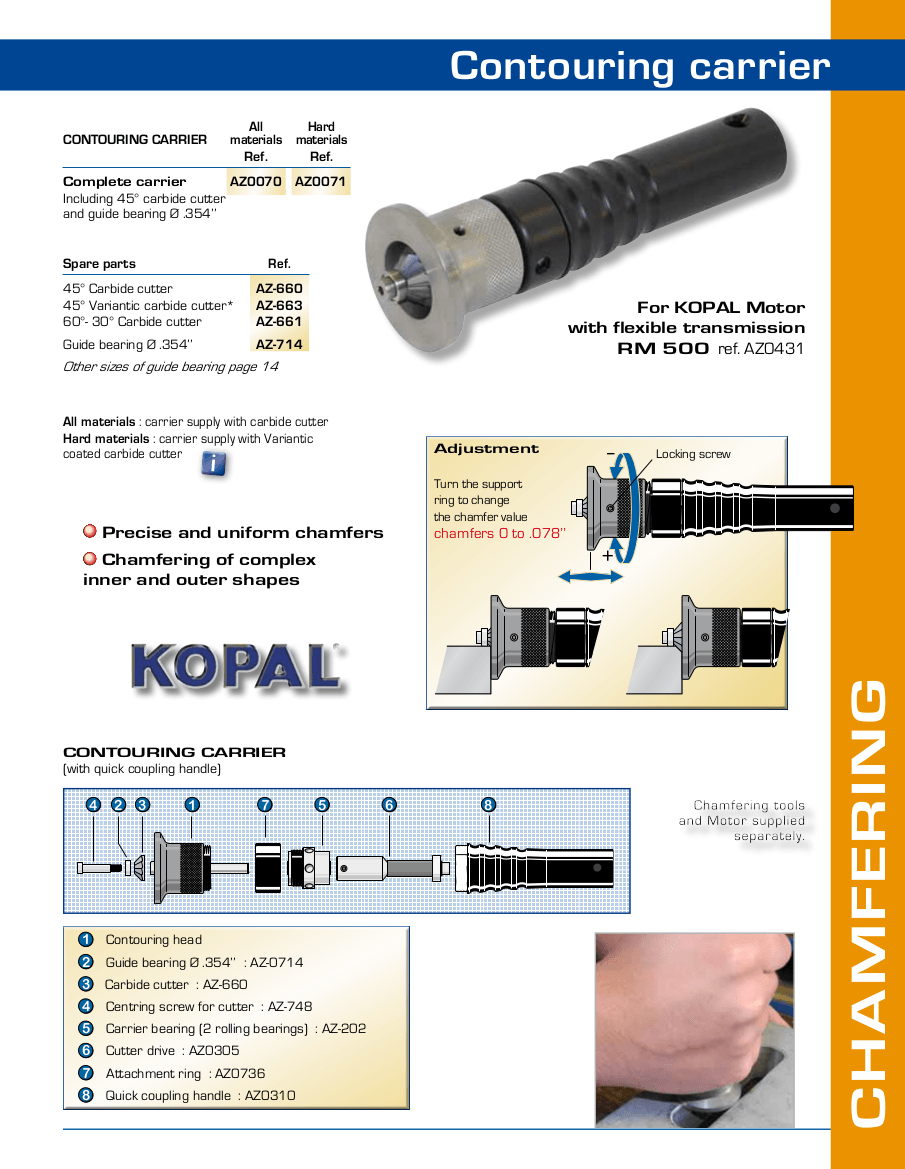

二、仿形刀座 Contouring Carrier
产品优势
- 倒角精确、一致
- 可对复杂的内外型面进行倒角
- 旋转支撑环即可调整倒角值，调节范围 0 — 2.0 mm（0 — .078"）
结构组成
| 序号 | 部件 | 订货号 |
|---|---|---|
| 1 | 仿形头 | — |
| 2 | 导向轴承 Ø 9 mm | AZ-0714 |
| 3 | 硬质合金刀具 | AZ-660 |
| 4 | 刀具定心螺钉 | AZ-748 |
| 5 | 刀座轴承（2 个滚动轴承） | AZ-202 |
| 6 | 刀具驱动杆 | AZ0305 |
| 7 | 滚花装夹环 | AZ0736 |
| 8 | 快速耦合手柄 | AZ0310 |
订货号
| 项目 | 通用材料 | 硬材料 |
|---|---|---|
| 整套刀座（含 45° 硬质合金刀具与 Ø 9 mm 导向轴承） | Az0070 | Az0071 |
备件
| 备件 | 订货号 |
|---|---|
| 45° 硬质合金刀具 | Az-660 |
| 45° Variantic 涂层硬质合金刀具 | Az-663 |
| 60° / 30° 硬质合金刀具 | Az-661 |
| 导向轴承 Ø 9 mm | Az-714 |

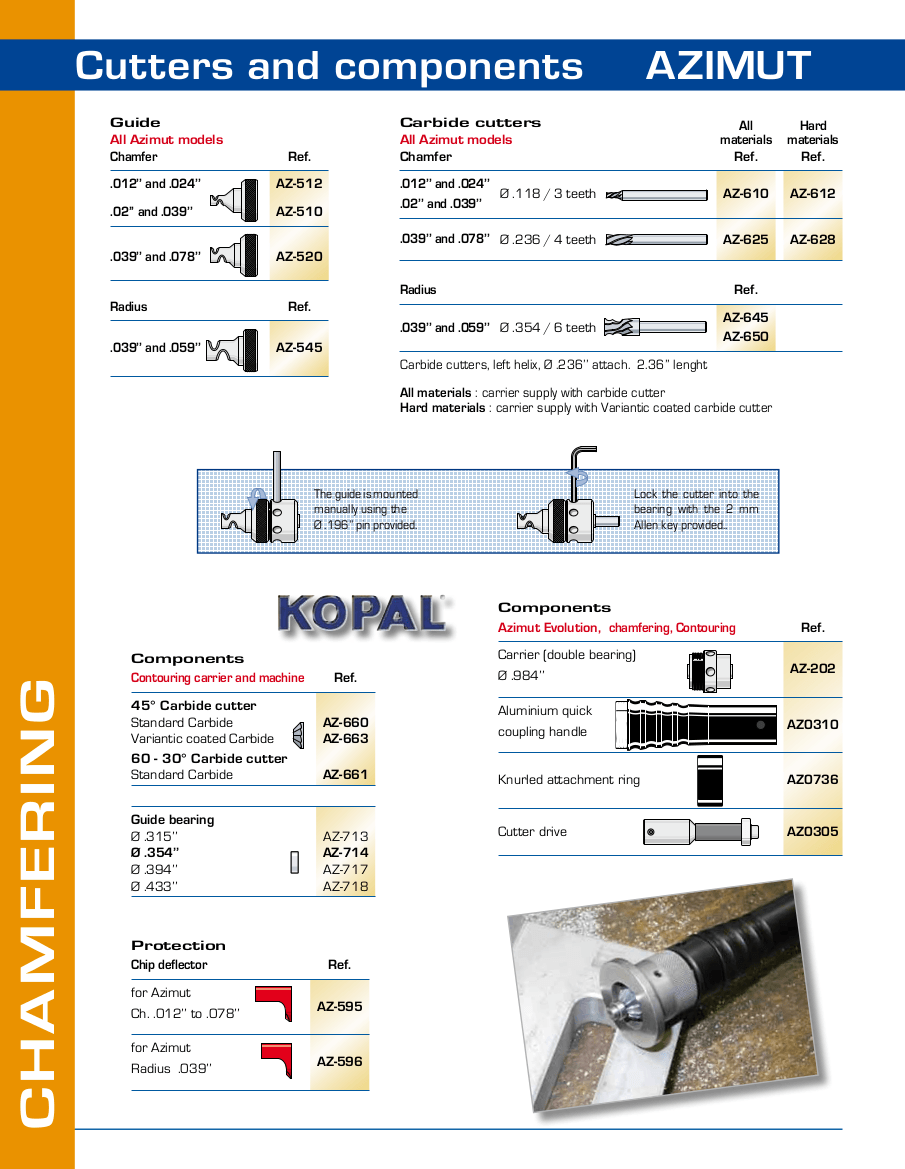

三、刀具与配件 Cutters & Components
导向板 Guide（适用于全部 Azimut 型号）
| 类型 | 规格 | 订货号 |
|---|---|---|
| 倒角 | 0.30 / 0.61 mm（.012" / .024"） | Az-512 |
| 倒角 | 0.51 / 1.0 mm（.02" / .039"） | Az-510 |
| 倒角 | 1.0 / 2.0 mm（.039" / .078"） | Az-520 |
| 圆角 | 1.0 / 1.5 mm（.039" / .059"） | Az-545 |
硬质合金刀具 Carbide Cutters（适用于全部 Azimut 型号）
| 倒角值 | 刀具规格 | 通用材料 | 硬材料 |
|---|---|---|---|
| 0.30 / 0.61 mm | Ø 3 mm / 3 齿 | Az-610 | Az-612 |
| 0.51 / 1.0 mm | — | 详见产品目录 | |
| 1.0 / 2.0 mm | Ø 6 mm / 4 齿 | Az-625 | Az-628 |
| 圆角 1.0 / 1.5 mm | Ø 9 mm / 6 齿 | Az-645 | Az-650 |
另备左螺旋硬质合金刀具，Ø 6 mm 柄，总长约 60 mm。刀具用配套 2 mm 内六角扳手锁入轴承；导向板用配套 Ø 5 mm 销钉手工安装。
通用组件（Azimut Evolution / 倒角 / 仿形通用）
| 部件 | 订货号 |
|---|---|
| 刀座（双轴承）Ø 25 mm | AZ-202 |
| 铝制快速耦合手柄 | AZ0310 |
| 滚花装夹环 | AZ0736 |
| 刀具驱动杆 | AZ0305 |
导向轴承规格（仿形刀座与机器通用）
| 外径 | 订货号 | 外径 | 订货号 |
|---|---|---|---|
| Ø 8 mm（.315"） | AZ-713 | Ø 10 mm（.394"） | AZ-717 |
| Ø 9 mm（.354"） | Az-714 | Ø 11 mm（.433"） | AZ-718 |
保护装置 · 切屑挡板
| 适用 | 订货号 |
|---|---|
| Azimut 倒角 0.30 — 2.0 mm | Az-595 |
| Azimut 圆角 1.0 mm | Az-596 |

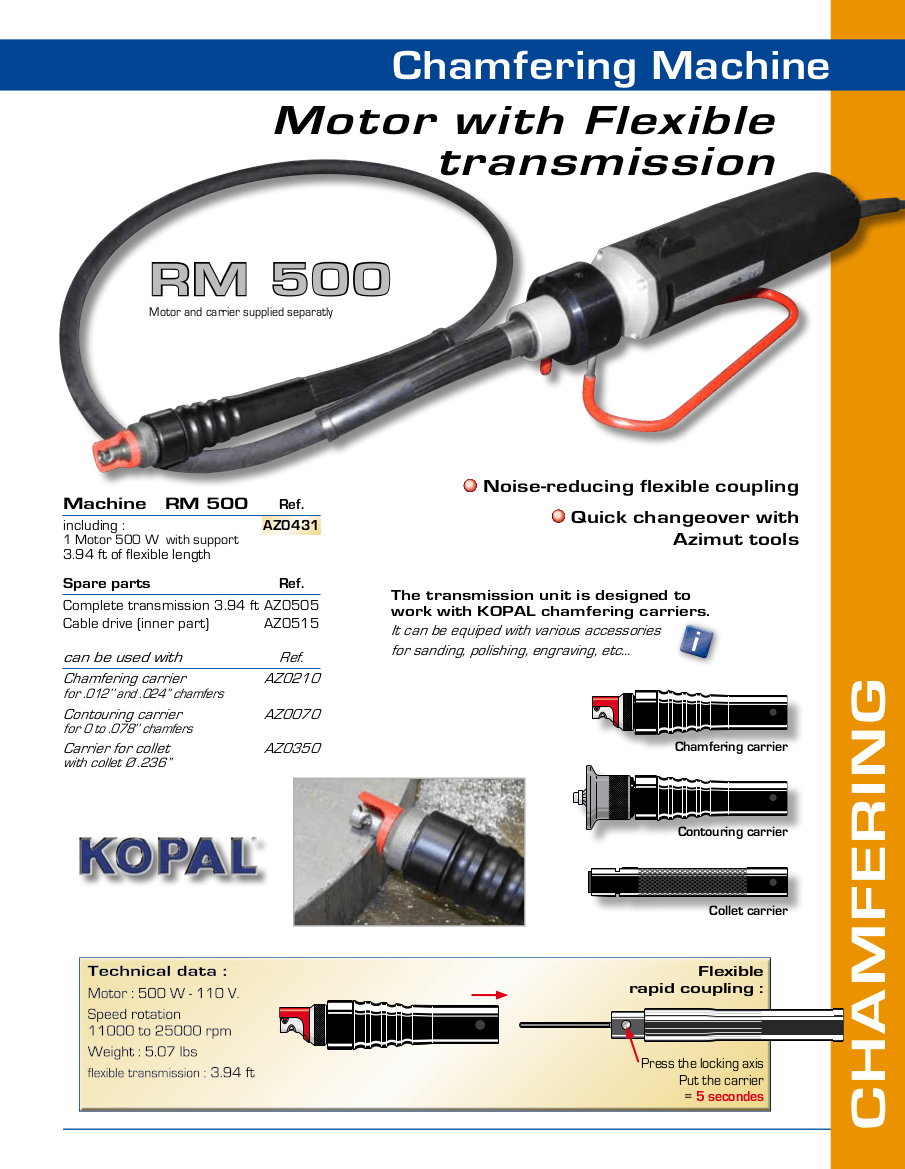

四、RM500 倒角机（软轴传动）
传动单元专为 KOPAL 各款倒角刀座设计，也可搭配打磨、抛光、雕刻等多种附件使用。
配置与规格
| 项目 | 规格 |
|---|---|
| 整机组订货号 | AZ0431 |
| 包含 | 500 W 电机（带支架）+ 约 1.2 m 软轴 |
| 降噪设计 | 挠性联轴器，降低噪音 |
| 换装方式 | 按下锁定轴 → 装入刀座，约 5 秒完成 |
| 供货方式 | 电机与刀座分开供货 |
备件
| 备件 | 订货号 |
|---|---|
| 整套软轴约 1.2 m | AZ0505 |
| 软轴内芯驱动线 | AZ0515 |
可搭配使用的刀座
| 刀座 | 订货号 | 适用倒角范围 |
|---|---|---|
| 倒角刀座 | AZ0210 | 0.30 / 0.61 mm |
| 仿形刀座 | AZ0070 | 0 — 2.0 mm |
| 弹簧夹头座（配 Ø 6 mm 夹头） | AZ0350 | — |
关于 Variantic 涂层刀具
针对不锈钢、Inconel（因科镍合金）、钛合金等难加工材料，KOPAL 提供带 Variantic 涂层的硬质合金刀具，对应上述表格中的「硬材料」订货号。
