PIRANHA CLAMP 是瑞士 Piranha Clamp GmbH 旗下的高精度夹紧系统品牌，专注于为机械加工行业提供定心虎钳、夹爪、零点夹紧板及配套附件。以下产品资料整理自 PIRANHA CLAMP 官方产品目录，涵盖 Gepard、Snapper 两大定心虎钳系列及全系列夹爪、零点夹紧板和垫高块。

产品核心优势

导向柱（滑杆）设计，提供最高夹紧力
无需预夹紧
最佳质量与精度
3 mm 夹紧深度，材料损耗最小
结构高度最低
开放式结构，便于快速清洁
重复定位精度 0.01 mm
功能表面经淬火处理
EMPA 认证主轴，可承受 1350 N/m² 极端夹紧力
100% 瑞士制造

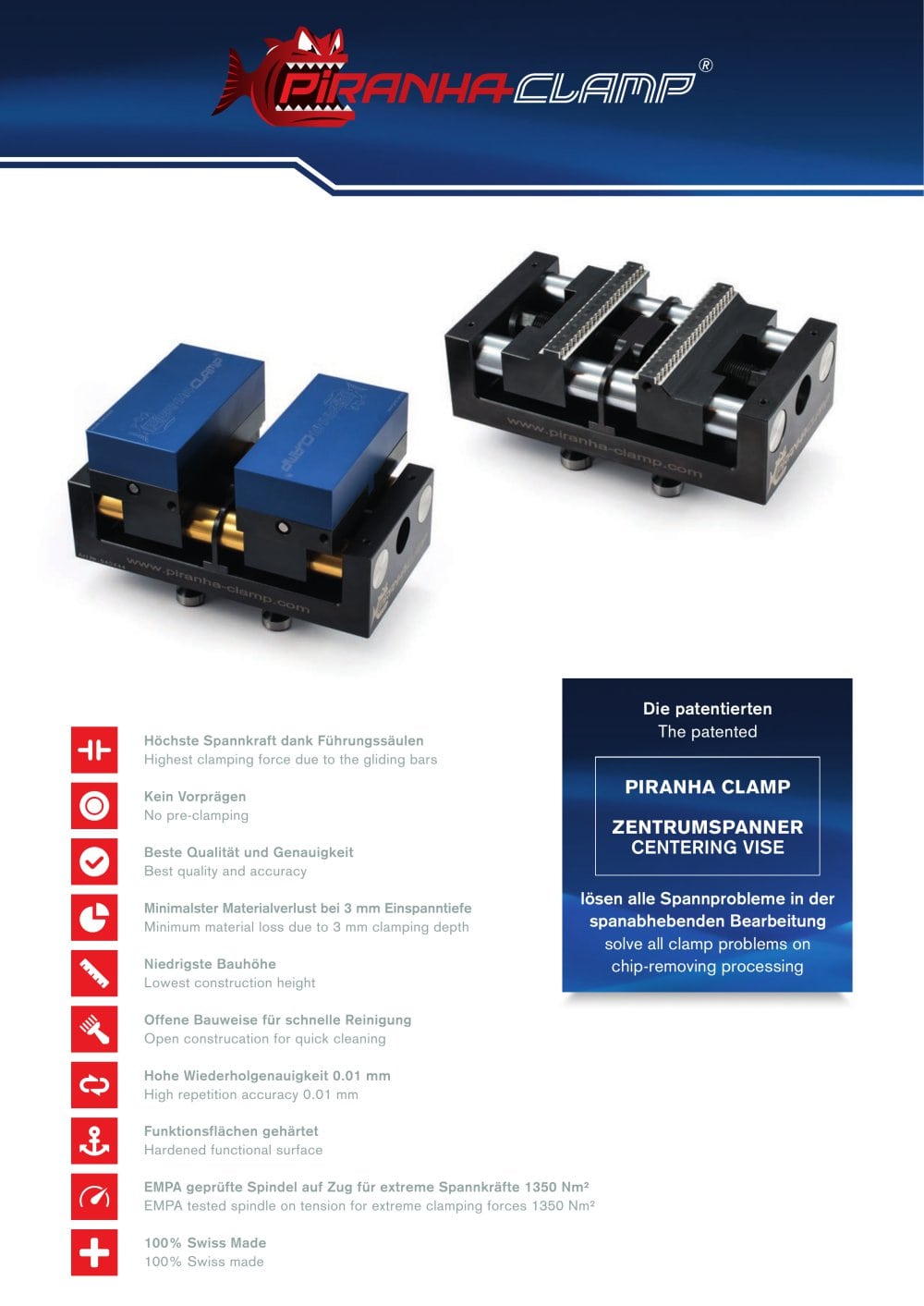

PIRANHA CLAMP 产品封面

定心虎钳系列

定心虎钳是 PIRANHA CLAMP 的核心产品，分为 Gepard（高端快换）和 Snapper（强力毛坯夹持）两大系列，覆盖 170 mm 和 300 mm 两种规格。

Gepard 170

订货号	名称	规格	特点
540444	Gepard 170 定心虎钳	170 x 90 x 64 mm / 5.70 kg	夹爪更换偏心销，数秒内完成更换、导向柱经淬火和涂层处理，提高精度、铝合金夹爪，可实现个性化夹紧、主轴经热处理，可承受高压、高精度基爪，重复定位精度 0.01 mm、3 mm 夹紧深度，材料损耗最小

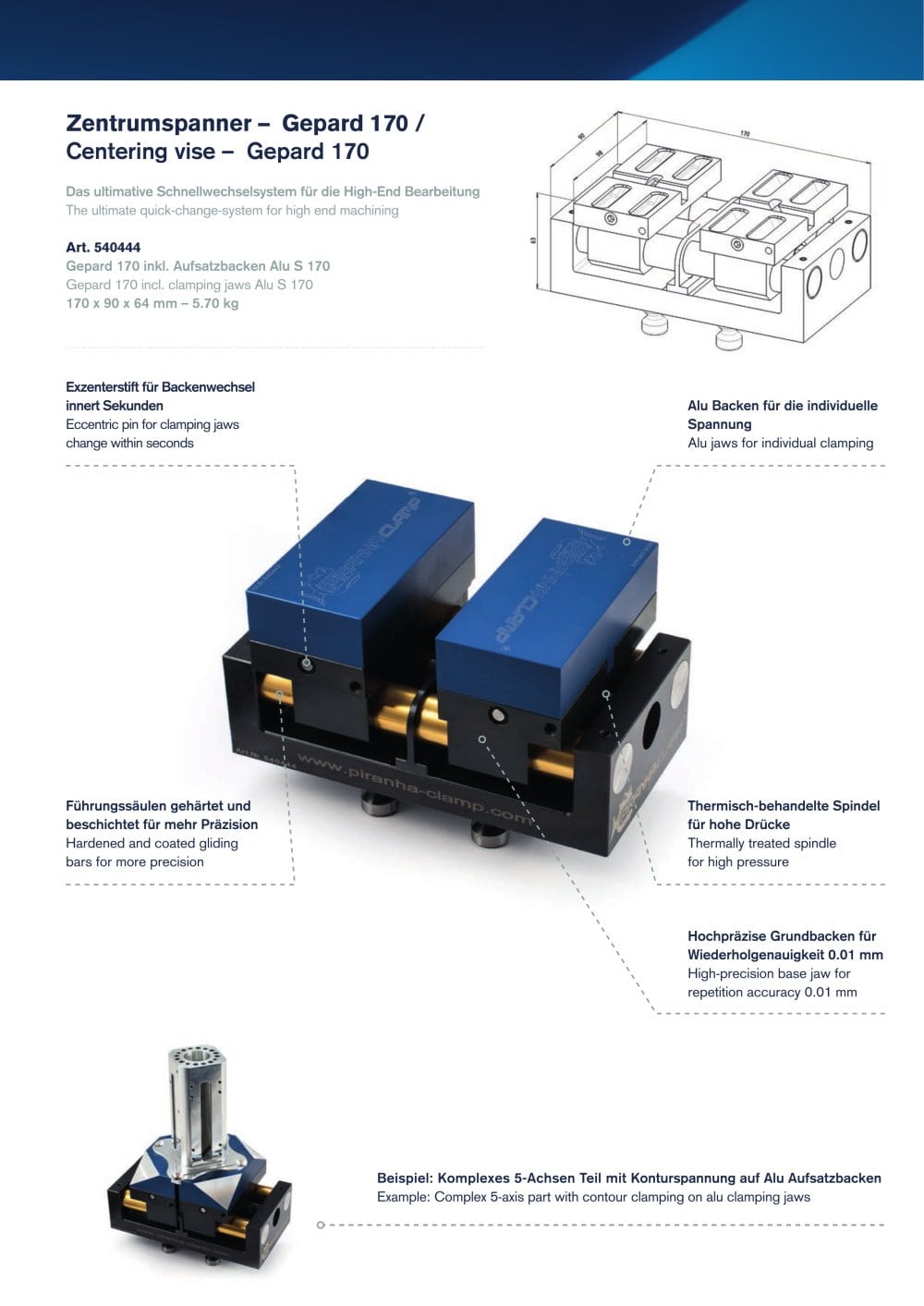

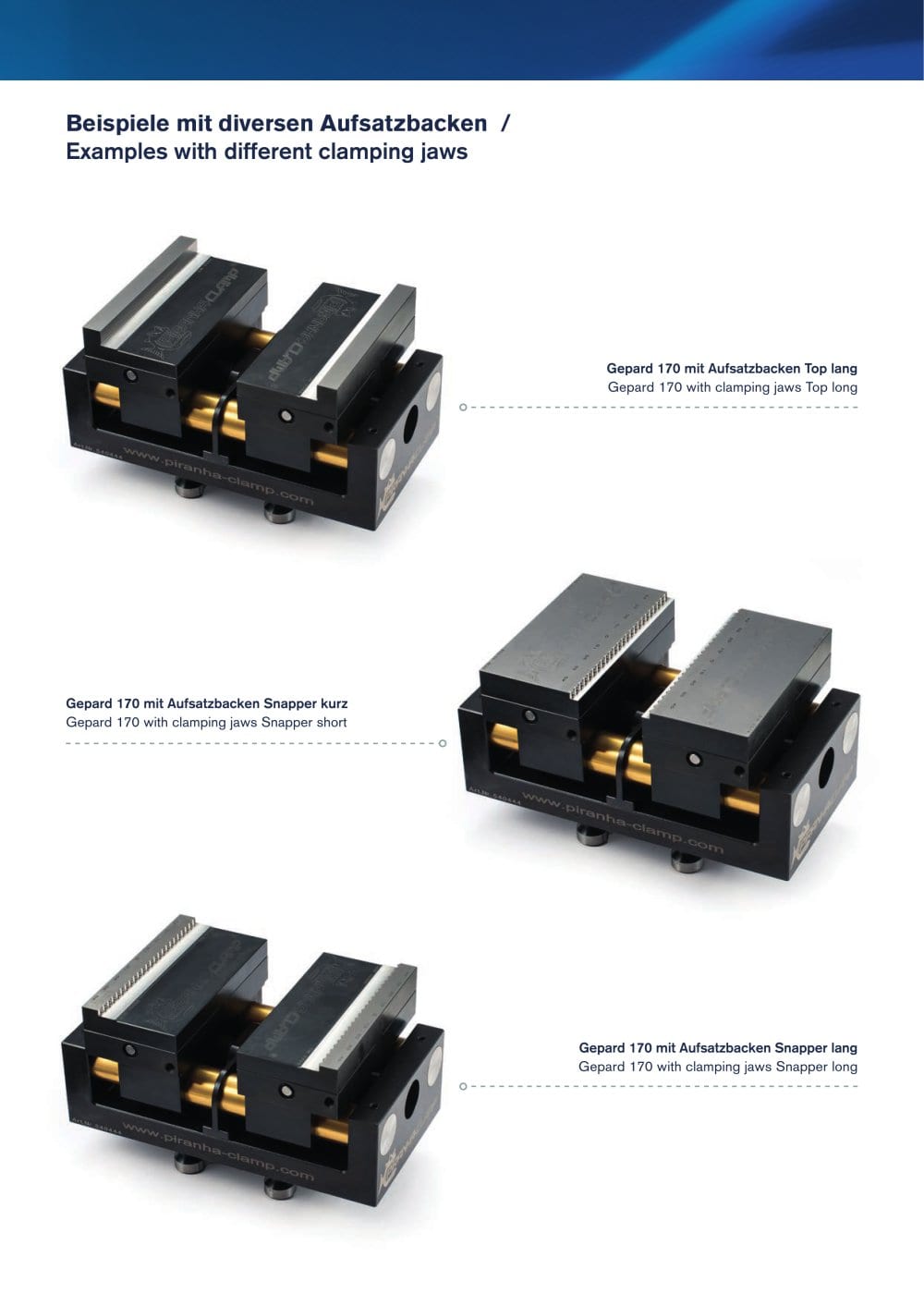

Gepard 170 产品图

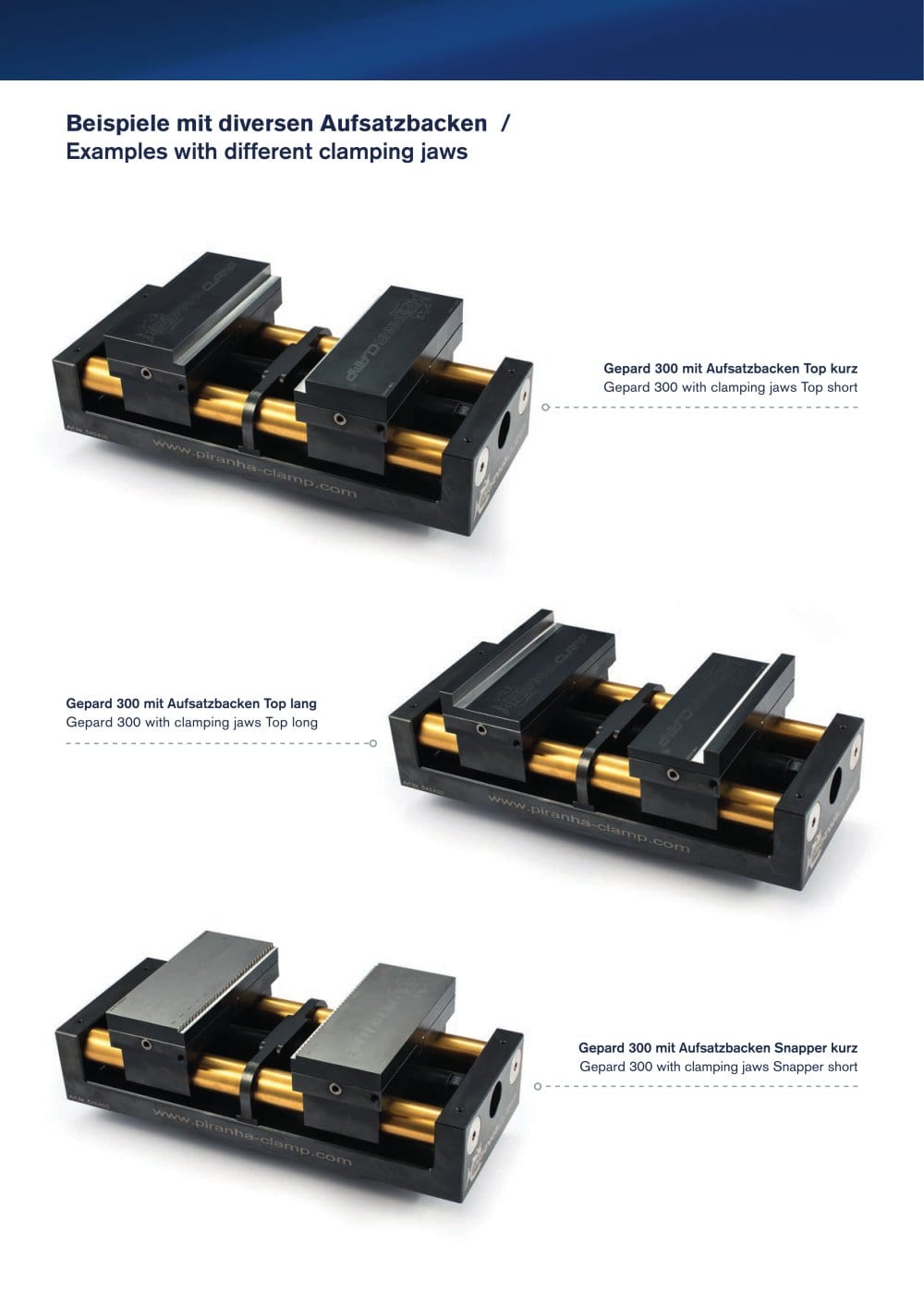

Gepard 300

订货号	名称	规格	特点
540400	Gepard 300 定心虎钳	300 x 120 x 74 mm / 14.30 kg	夹爪快速更换系统、从毛坯到成品一件夹紧、导向柱淬火涂层，高精度、热处理主轴，高压适用、重复定位精度 0.01 mm

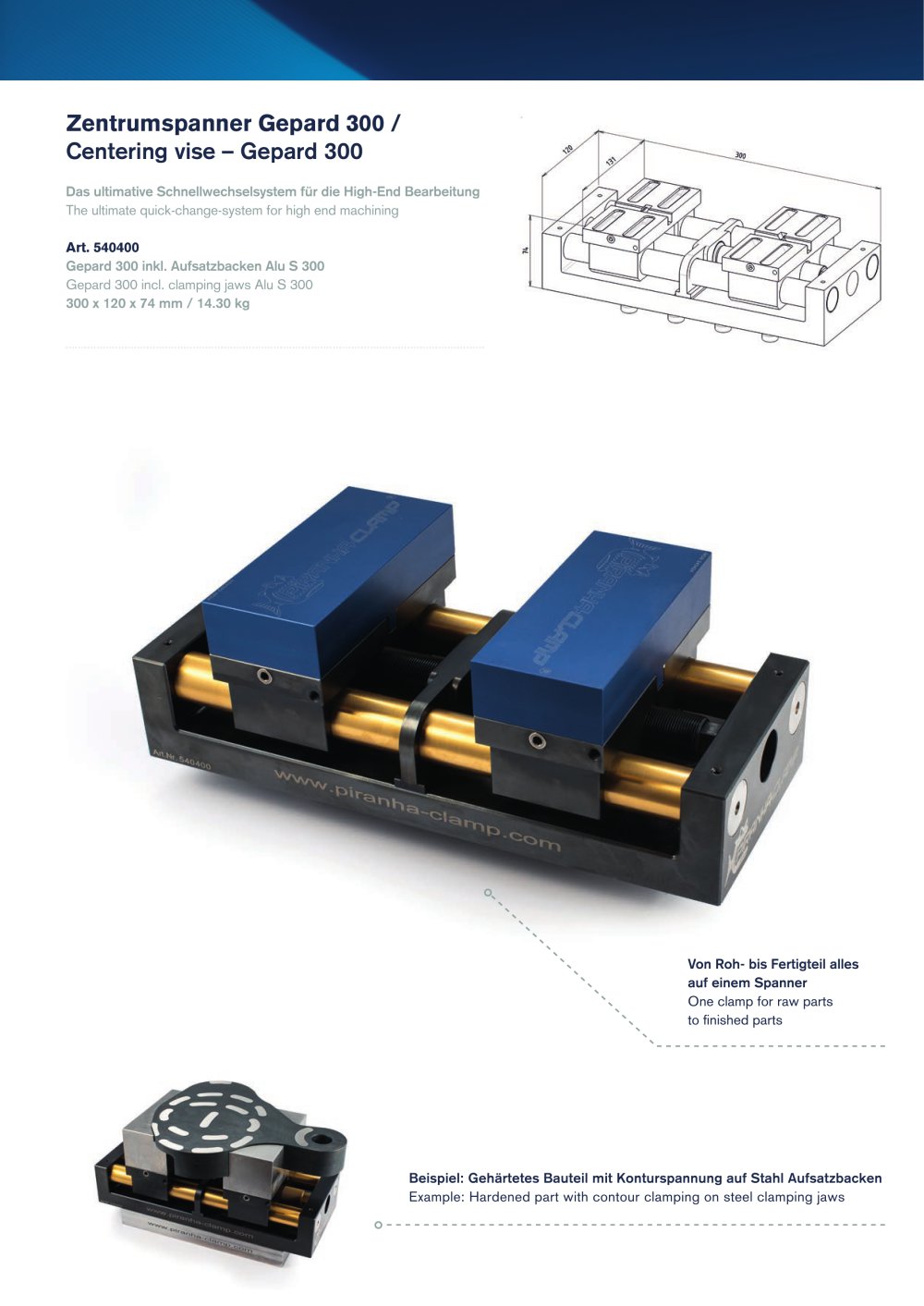

Gepard 300 产品图

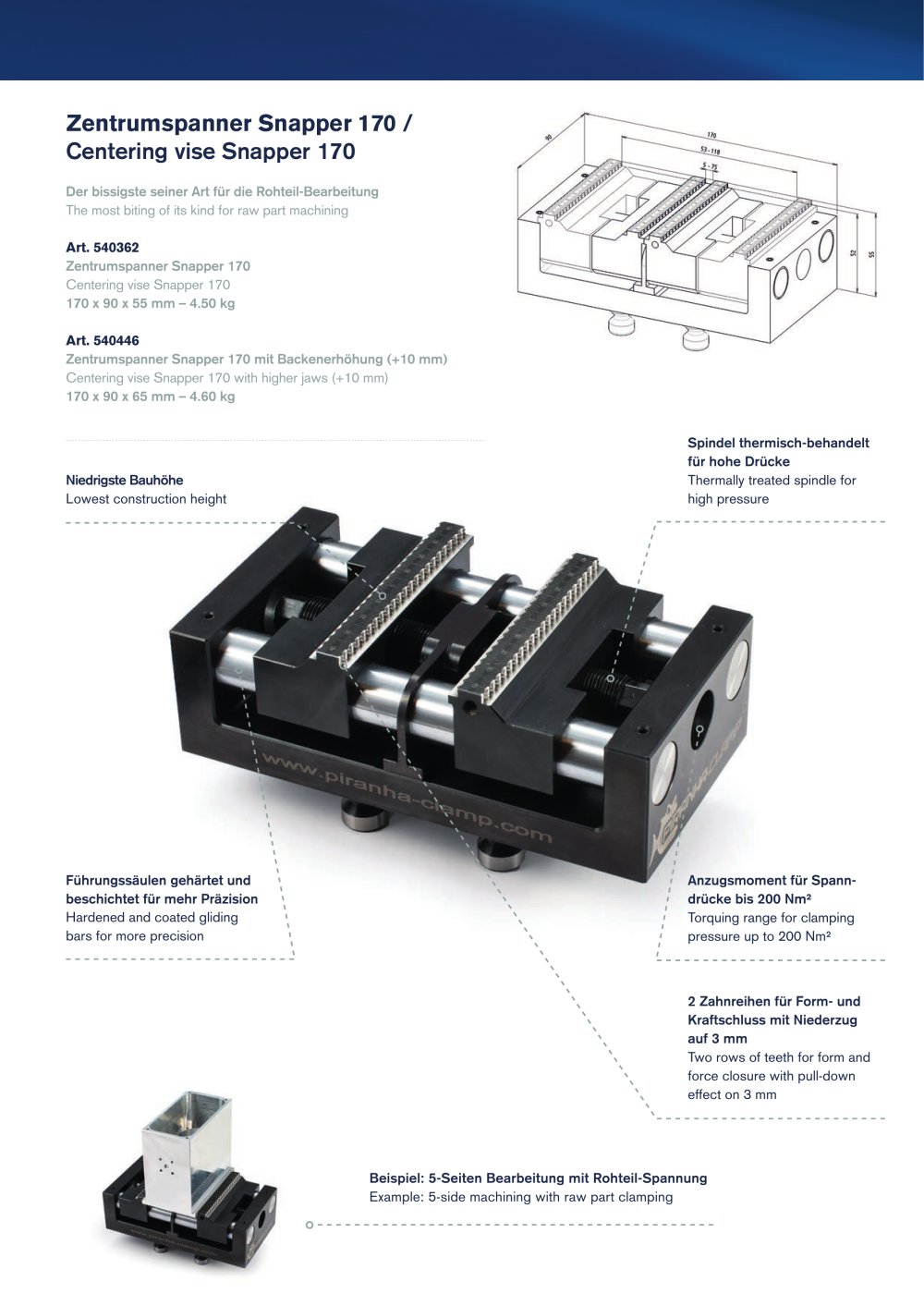

Snapper 170

订货号	名称	规格	特点
540362	Snapper 170 定心虎钳	170 x 90 x 55 mm / 4.50 kg	结构高度最低、导向柱淬火涂层，提高精度、热处理主轴，可承受高压、夹紧压力扭矩可达 200 Nm²、双排齿实现形状和力的闭合，下拉效应 3 mm、无需预夹紧即可毛坯夹紧
540446	Snapper 170 定心虎钳（加高夹爪 +10 mm）	170 x 90 x 65 mm / 4.60 kg	加高夹爪 +10 mm、结构高度低、热处理主轴、夹紧压力扭矩可达 200 Nm²、双排齿强力夹持

Snapper 170 产品图

Snapper 300

订货号	名称	规格	特点
540401	Snapper 300 定心虎钳	300 x 120 x 66 mm / 11.50 kg	无需预夹紧即可毛坯夹紧、板材加工材料损耗小、结构紧凑，夹持力强
540447	Snapper 300 定心虎钳（加高夹爪 +10 mm）	300 x 120 x 76 mm / 11.60 kg	加高夹爪 +10 mm、无需预夹紧、板材加工材料损耗小

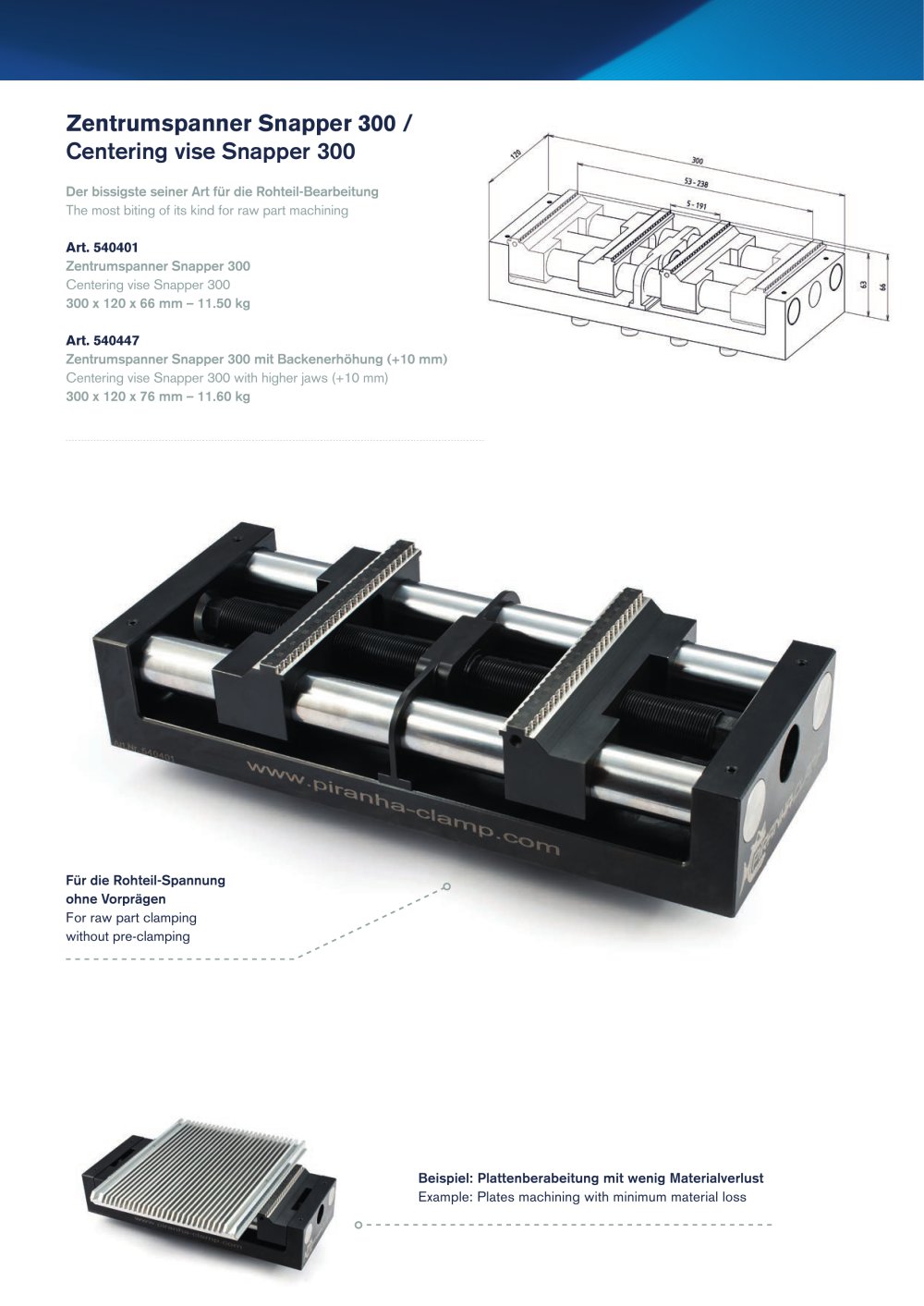

Snapper 300 产品图

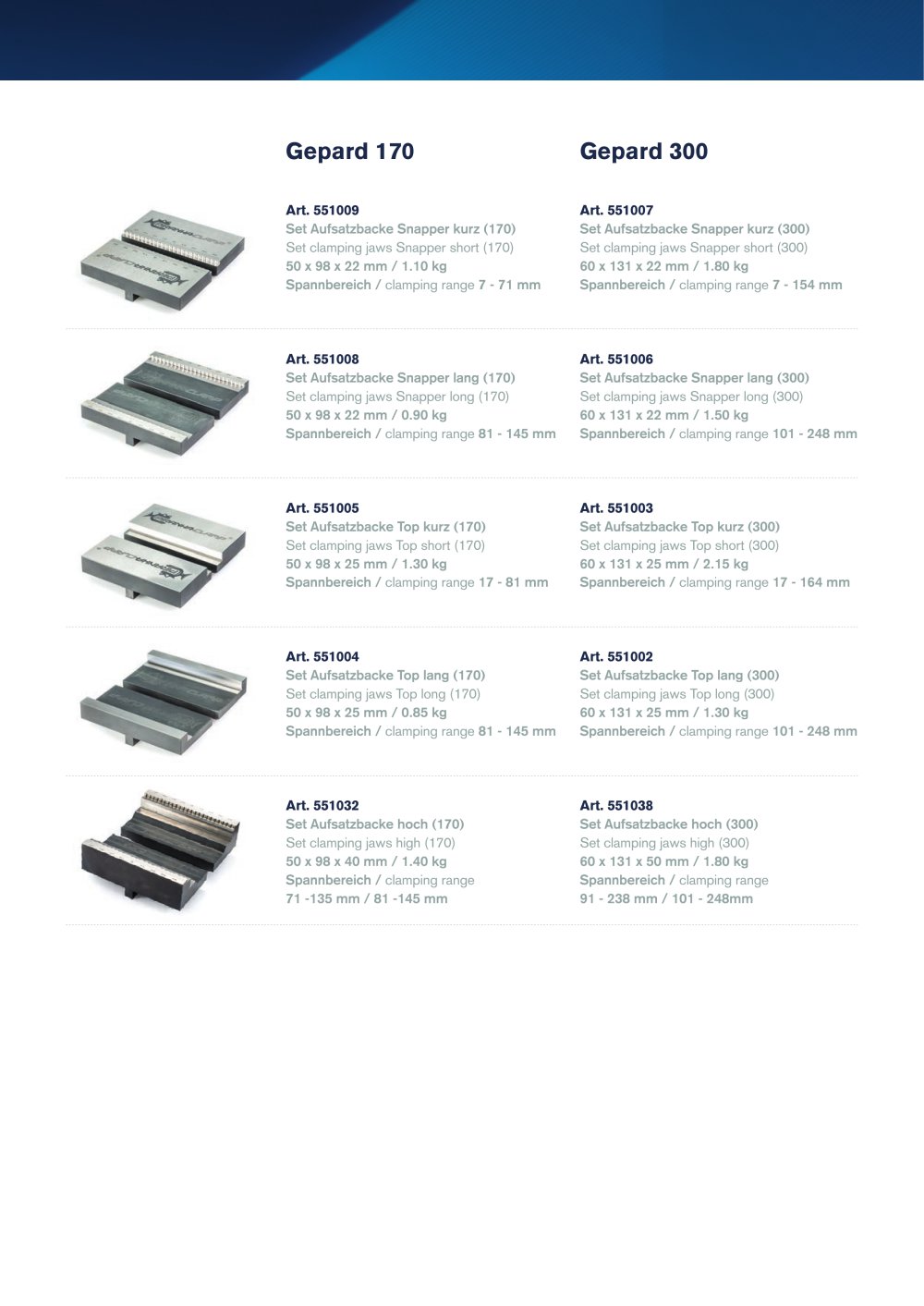

夹爪系列

PIRANHA CLAMP 提供丰富的夹爪选配方案，包括铝合金夹爪、软钢夹爪、Snapper 夹爪、Top 夹爪及高夹爪，适用于 Gepard 170 和 Gepard 300 定心虎钳。

订货号	名称	规格	夹持范围
540443	Gepard 170 铝合金夹爪 S 型套装	50 x 98 x 31 mm / 0.80 kg	0 - 160 mm
551018	Gepard 170 铝合金夹爪 M 型套装	50 x 98 x 41 mm / 1.00 kg	0 - 160 mm
551019	Gepard 170 铝合金夹爪 L 型套装	50 x 98 x 51 mm / 1.20 kg	0 - 160 mm
551039	Gepard 170 软钢夹爪 S 型套装	50 x 98 x 31 mm / 1.85 kg	0 - 160 mm
551033	Gepard 170 软钢夹爪 M 型套装	50 x 98 x 41 mm / 2.60 kg	0 - 160 mm
551042	Gepard 170 软钢夹爪 L 型套装	50 x 98 x 51 mm / 3.40 kg	0 - 160 mm
540424	Gepard 300 铝合金夹爪 S 型套装	60 x 131 x 41 mm / 1.60 kg	0 - 250 mm
551020	Gepard 300 铝合金夹爪 M 型套装	60 x 131 x 51 mm / 2.10 kg	0 - 250 mm
551021	Gepard 300 铝合金夹爪 L 型套装	60 x 131 x 61 mm / 2.90 kg	0 - 250 mm
551045	Gepard 300 软钢夹爪 S 型套装	60 x 131 x 41 mm / 3.50 kg	0 - 250 mm
551046	Gepard 300 软钢夹爪 M 型套装	60 x 131 x 51 mm / 5.00 kg	0 - 250 mm
551047	Gepard 300 软钢夹爪 L 型套装	60 x 131 x 61 mm / 2.60 kg	0 - 250 mm
551009	Gepard 170 Snapper 短夹爪套装	50 x 98 x 22 mm / 1.10 kg	7 - 71 mm
551008	Gepard 170 Snapper 长夹爪套装	50 x 98 x 22 mm / 0.90 kg	81 - 145 mm
551005	Gepard 170 Top 短夹爪套装	50 x 98 x 25 mm / 1.30 kg	17 - 81 mm
551004	Gepard 170 Top 长夹爪套装	50 x 98 x 25 mm / 0.85 kg	81 - 145 mm
551032	Gepard 170 高夹爪套装	50 x 98 x 40 mm / 1.40 kg	71 - 135 mm / 81 - 145 mm
551007	Gepard 300 Snapper 短夹爪套装	60 x 131 x 22 mm / 1.80 kg	7 - 154 mm
551006	Gepard 300 Snapper 长夹爪套装	60 x 131 x 22 mm / 1.50 kg	101 - 248 mm
551003	Gepard 300 Top 短夹爪套装	60 x 131 x 25 mm / 2.15 kg	17 - 164 mm
551002	Gepard 300 Top 长夹爪套装	60 x 131 x 25 mm / 1.30 kg	101 - 248 mm
551038	Gepard 300 高夹爪套装	60 x 131 x 50 mm / 1.80 kg	91 - 238 mm / 101 - 248 mm

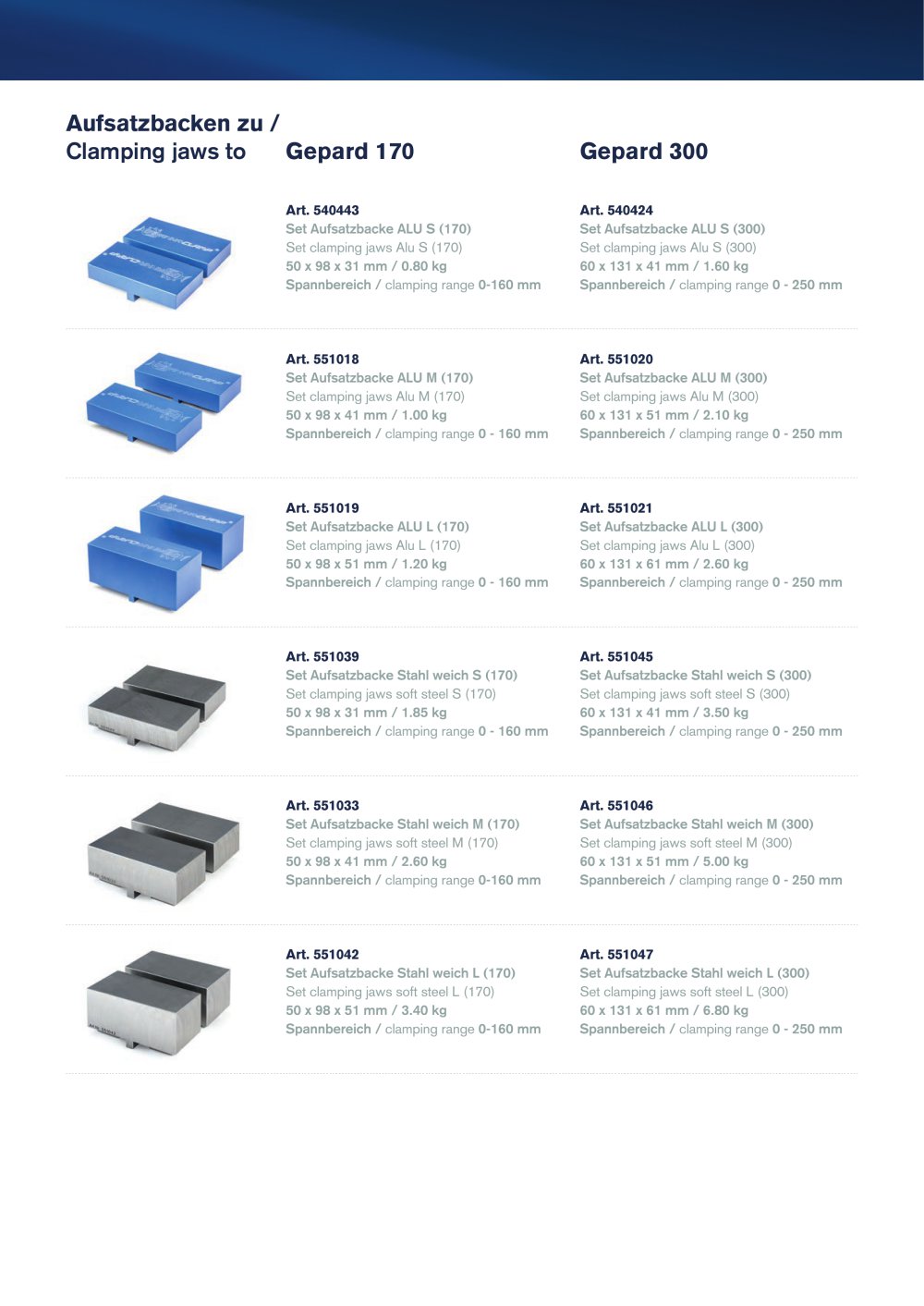

夹爪产品图

零点夹紧板与垫高块

零点夹紧板为机床与工件之间提供最佳接口，配合垫高块可实现灵活的高度调整，适应不同加工需求。

零点夹紧板

订货号	名称	规格
540276	零点夹紧板（用于垫高板）	100 x 100 x 26 mm / 1.70 kg
540415	零点夹紧板 40 mm 网格	120 x 120 x 26 mm / 2.40 kg
551022	零点夹紧板 50 mm 网格	125 x 125 x 26 mm / 2.65 kg
551024	双零点夹紧板 40 mm 网格	230 x 120 x 26 mm / 4.30 kg
551023	双零点夹紧板 50 mm 网格	250 x 100 x 26 mm / 4.00 kg
540283	零点夹紧板 Butterfly（用于 CNC 回转工作台）	170 x 170 x 26 mm / 2.50 kg

垫高块

订货号	名称	规格
551035	铝合金垫高块 40 mm 网格	120 x 120 x 74 mm / 3.00 kg
551037	钢制垫高块 40 mm 网格	120 x 120 x 74 mm / 8.30 kg
551040	双铝合金垫高块 40 mm 网格	230 x 120 x 74 mm / 4.5 kg
551041	双钢制垫高块 40 mm 网格	230 x 120 x 74 mm / 13 kg
551043	双铝合金垫高块 50 mm 网格	250 x 100 x 74 mm / 4.7 kg
551044	双钢制垫高块 50 mm 网格	250 x 100 x 74 mm / 15 kg

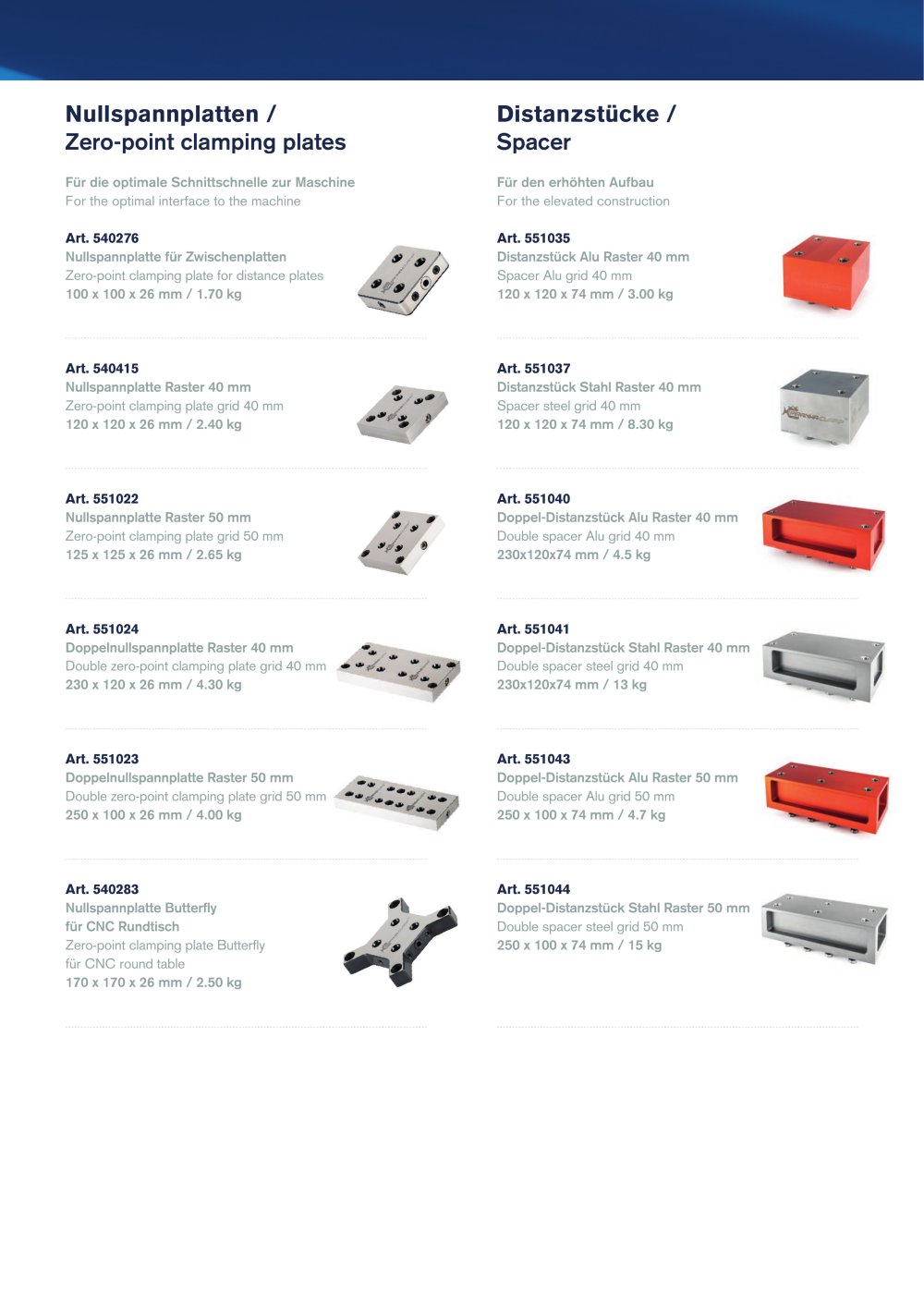

零点夹紧板与垫高块

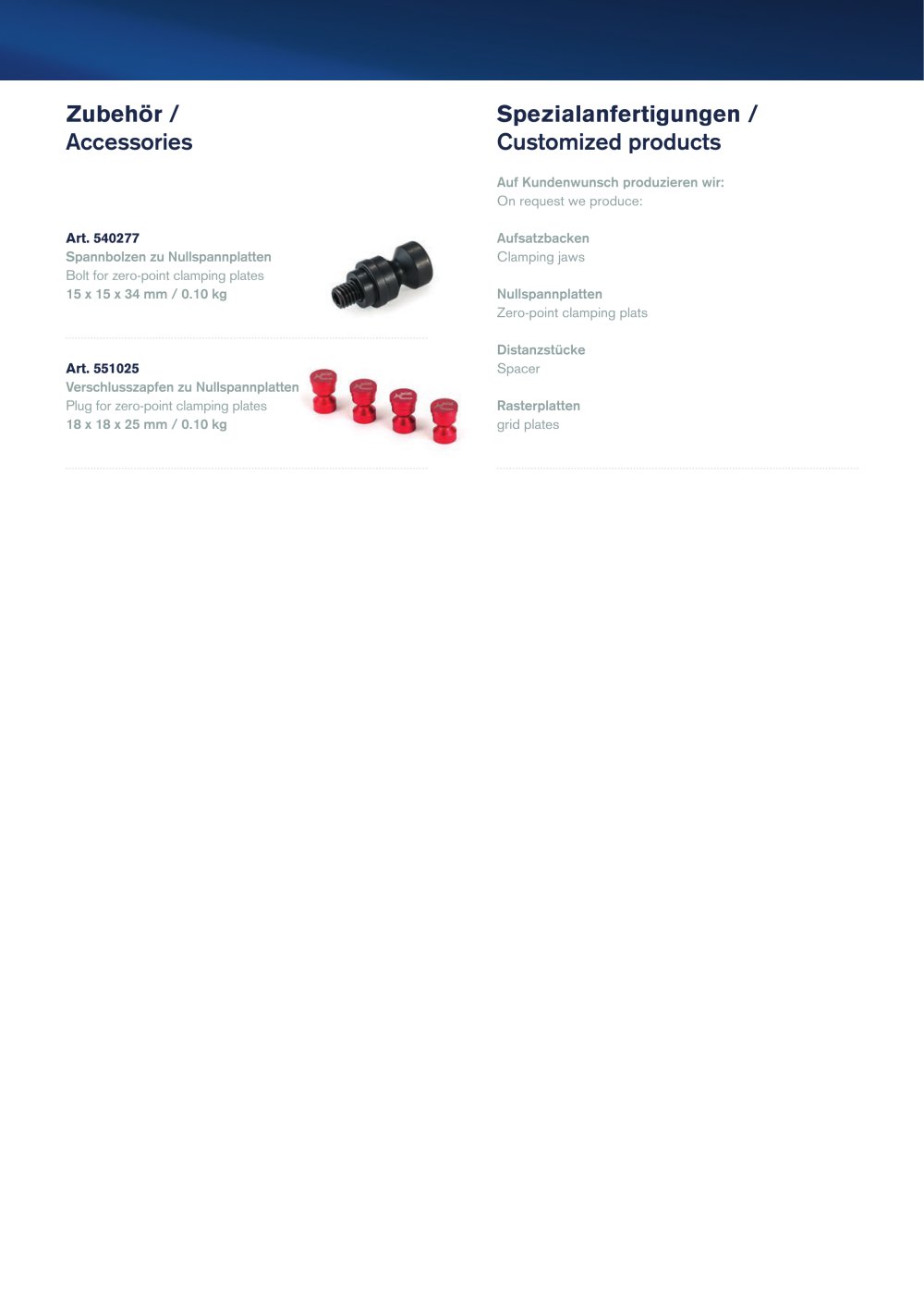

附件

订货号	名称	规格
540277	零点夹紧板螺栓	15 x 15 x 34 mm / 0.10 kg
551025	零点夹紧板堵头	18 x 18 x 25 mm / 0.10 kg

备注：以上产品规格如有变更，请以 Piranha Clamp GmbH 官方最新资料为准。如需定制夹爪、零点夹紧板、垫高块或栅格板，欢迎联系上海翼联工贸有限公司咨询。
